Spiegelteleskop Meade 8", Typ Schmidt-Cassegrain
Schmidt-Cassegrain-Teleskope (SC-Teleskope, SCT) verfügen über einen sphärischen Hauptspiegel. Das ist eigentlich ein Nachteil, da nur parabolische Spiegel, wie sie in Newton-Teleskopen verwendet werden, auch achsenferne Lichtstrahlen in den Brennpunkt lenken. Der Optikdesigner Bernhard Schmidt (1879-1935) entwickelte daher eine spezielle Korrekturplatte, die am vorderen Teil des Tubus angebracht ist. In Kombination mit dieser Schmidt-Platte zeigen SC-Teleskope eine scharfe Abbildung ohne sphärische Aberration. Der Tubus ist durch diese Art und Weise geschlossen, was den Hauptspiegel vor Verschmutzung schützt und störende Luftturbulenzen unterbindet.

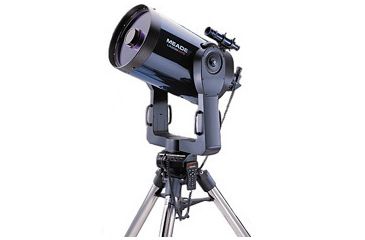

Der 8"-OTA (Optical Tube Assembly) der Fa. Meade war ursprünglich mit einer Gabelmontierung der Fa. Meade verbunden (Kauf 2005).

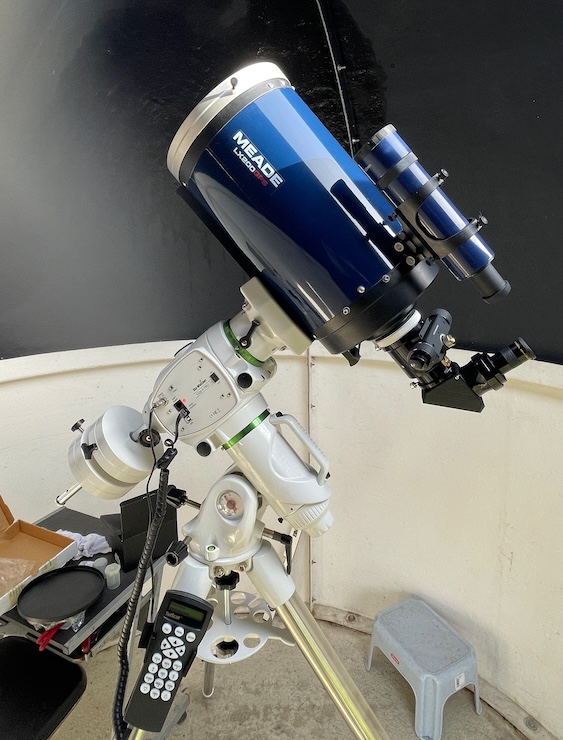

Nach einem Defekt des Rektaszensions-Motors wurde der OTA aus der Gabelmontierung ausgebaut, mit einer Prismen-Schiene versehen und auf die Montierung Skywatcher EQ6-R Pro gesetzt (2023). Das folgende Bild zeigt diese neue Konstellation mit einem Sonnenfilter vor der Öffnung des OTAs sowie einem zusätzlichen Okularauszug.
Optische Daten des OTA Meade 8", Typ Schmidt-Cassegrain
Optische Bauart: Schmidt-Cassegrain
Spärischer Hauptspiegel: Pyrex® Glas Grade A
- Durchmesser: 209,6 mm
Fangspiegel: Pyrex® Glas Grade A
- Durchmesser: 76 mm
Korrekturplatte (Schmidt-Platte): Reines, klarstes Float-Glas
- Durchmesser (=freie Öffnung): 203 mm
Vergütung der Optik: UHTC, Ultra-High Transmission Coatings. Diese spezielle Mehrschichtvergütung der vorderen Korrekturplatte sorgt für eine bis zu 15% höhere Lichttransmission.
Hauptspiegelfixierung: ja
Äquivalenzbrennweite: 2000 mm
Öffnungsverhältnis: f/9,9
Obstruktion auf Fläche bezogen:
Fläche freie Öffnung: 323,7 cm2
Fläche Fangspiegel: 45,4 cm2
Obstruktion: 0,14
Obstruktion auf Durchmesser bezogen:
Durchmesser freie Öffnung: 20,3 cm
Durchmesser Fangspiegel: 7,6 cm
Lineare Obstruktion: 0,37
Auflösungsvermögen (Rayleigh): 0,68"
Auflösungsvermögen (Dawes): 0,58"
Sucherfernrohr: 8x50

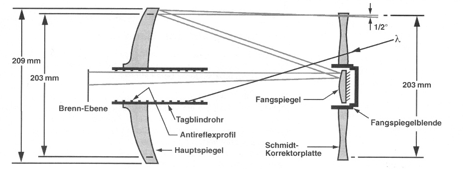

Strahlengang im Schmidt-Cassegrain
Das Schmidt-Cassegrain-Teleskop ist ein Spiegelteleskop mit einem konkaven, sphärischen Hauptspiegel und einem streuenden Sekundärspiegel, die so eine Cassegrain-Anordnung bildend hinter einer Schmidt-Korrektorplatte liegen. Die Namensgebung geht zurück auf den Optiker Bernhard Schmidt und auf den katholischen Priester und Gymnasiallehrer Laurent Cassegrain.
Im Schmidt-Cassegrain passiert das Licht, von rechts kommend, die dünne, beidseitig asphärisch geschliffene Schmidt-Platte, wird vom sphärischen Hauptspiegel auf den konvexen Fangspiegel geworfen und von diesem durch eine Bohrung im Hauptspiegel zum Fokus geleitet. Der Sekundärspiegel multipliziert die effektive Brennweite des Hauptspiegels und bedingt gleichzeitig die in der Praxis sehr geschätzte Universalität in Bezug auf den Anschluss von vielen Zubehörteilen mit unterschiedlicher Fokallage.
Die Aufgabe der Schmidt-Korrektor-Platte ist es, die sphärische Aberration des Hauptspiegels zu beheben und die Koma des Gesamtsystems zu minimieren.
Wie aus dem Diagramm ersichtlich ist, besitzt die Meade 8" Schmidt-Cassegrain-Optik (f/10) einen Hauptspiegel, der etwas größer ist als die freie Eintrittsöffnung der Schmidt-Platte (vergrößerter Hauptspiegel). Sinn und Zweck ist:
- die bessere Ausleuchtung der Randpartien des Bildfeldes,
- die Erhaltung der vollen Eintrittsöffnung von 8".
Auswechseln einer CR2032 Batterie in der Meade Gabel-Montierung
Bei einem Teleskop Meade LX200GPS kann es geschehen, dass der Empfang eines GPS-Signales sich verlangsamt, abbricht, oder ähnliches. In diesem Fall ist es naheliegend, die CR2032 Batterie auf einer der beiden Platinen auszutauschen. Dieses Video zeigt, wie man diese Batterie wechselt.
